2010年 12月 20日
PCいじり
|
PCをどうにかしようと思い立って早1ヶ月
あれこれやってみたものの中々僕のパワーではステキ過ぎる感じには出来なかったので
この辺でとりあえず妥協しつつ完成っぽい感じにしようかと思います。
今回取り組んだPCステキ化プロジェクトは以下の3つ
パーツ換装
ケーブルスリーブ化
ケーブルマネジメント的な何か
まずCPUクーラーを水冷の奴に交換+メモリクーラーとアタッチメントを取り付け。

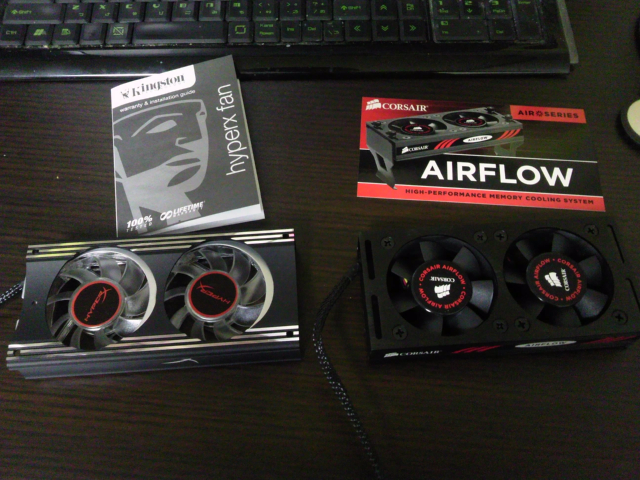

メモリクーラーはこんな奴です
今回取り付けるのは⇒のCorsairさんの奴です。
何で2個もあるのかっていうとあれです。
Corsairさん純正のメモリクーラーは光りません。ちょい地味です。
メモリの動作をモニタリングできるアタッチメント的な奴をこのメモリクーラーの上から
取り付けるのですがせっかくなら下のファンも光ってたほうがきれいですよねってことで
Kingstonの奴には生贄になってもらいファンだけ交換します。
ついでにKingstonは青色に発光する奴なのでLEDもオレンジ色に変更。
厳密な電圧とか計ってないので分かりませんが大体青色は定格3Vぐらいで
赤とか黄色は定格2Vぐらいだったりすることが多いので一応50Ωの抵抗を一応はさんでみました。
趣味のc⌒っ゚д゚)っφ メモ...
趣味の工房
ファンの交換はここら辺を参考にさせてもらいました。
そんなこんなで光らせたらこんな感じに。
ちょいスリーブ化できてないケーブルとかいろいろ見えてて汚くてすいません・・・。
思ったより上につけてるAirFlowProがスーパーまぶしい感じであれなんですが
やんわりオレンジのファンは結構気に入ってます。

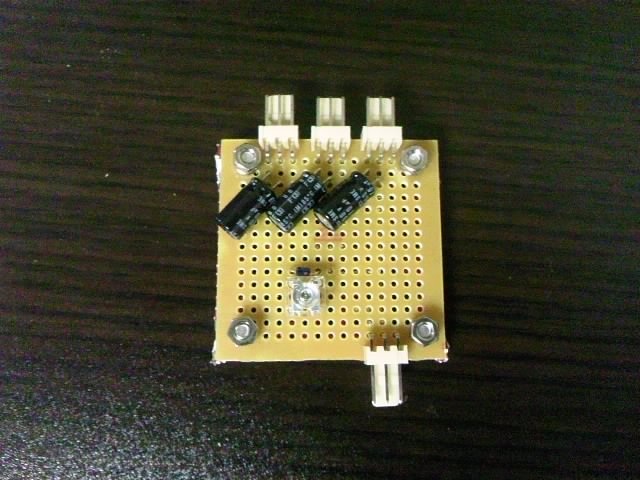

もう一個工作したのはこちら。
僕のケースのPC-K62Rは天井にファンが二つ、前に一つ、
さらにメモリクーラーにファンが一つとファンのコネクタ刺すとこが多すぎてあれなんですよね。
だからそのタコ足配線的な何かを自作。
構成はいたって普通で下の3pinコネクタから電源12Vを持ってきて
上の三つの3pinコネクタを並列に繋いでるだけです。
ファンをまわすと逆起電流がなんとかどうとか先輩から教えてもらったので
これまた一応並列にコンデンサをつないでます。
容量は近場に売ってた無極性コンデンサが10μFの奴しかなかったのでそれをつけてます。
まぁおまじないみたいなもんですよね。。
動いてるかどうかの確認で一応LEDをセット。
12Vばしーとくるとボンッとなっちゃうので定電流ダイオードをはさんでます。
裏面の配線がやばいのでゴム板で封印

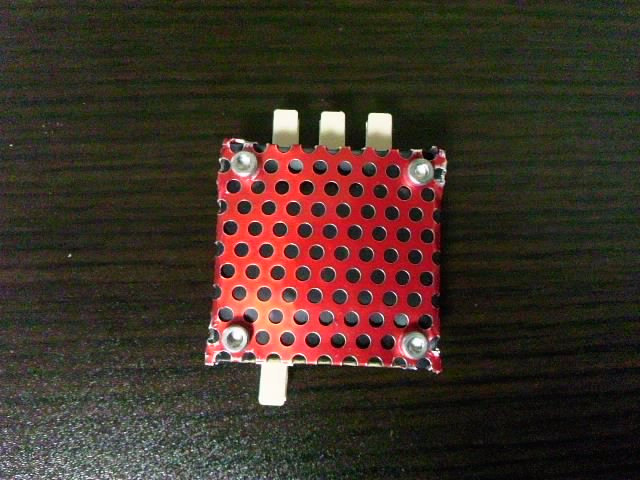

見た目があれなので穴あきアルミ板に塗装したもので挟んでます。

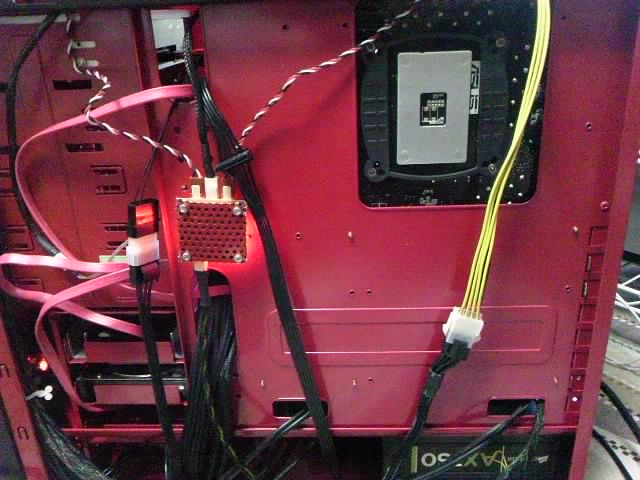

裏配線ぜんぜん綺麗になってない+スリーブ化ぜんぜんされてなくてあれなんですが
まぁ使い方はこんな感じってことでひとつ・・・!
最後にビフォアアフター的な
基本的に携帯画質で光ってたら綺麗に撮影できなかったので電源切った状態撮影してます。

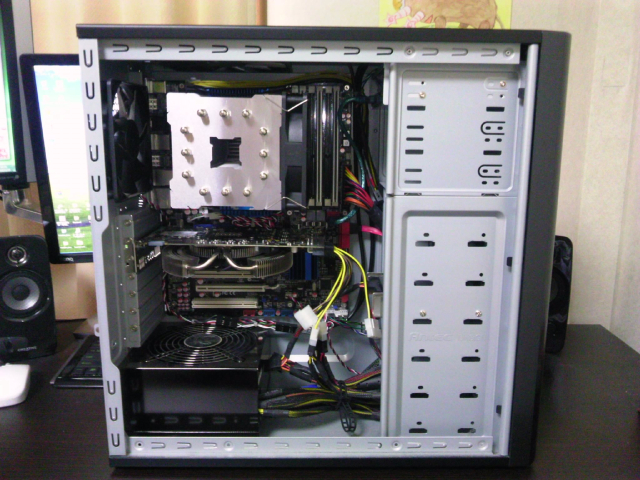

びふぉあ

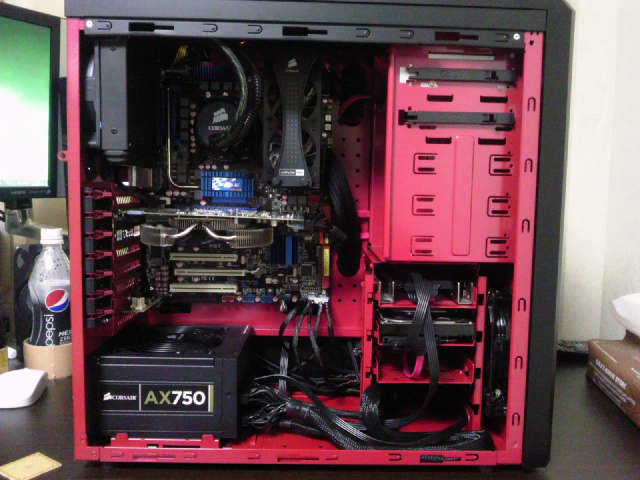

あふたー
うーん・・・。
ケーブルがすっきりしたといえばスッキリしたような気はするけど
まだまだ綺麗なPCとはいえない出来栄え。。。
スリーブ化をもっと徹底したいところではあるんですが
電源の8pinコネクタにいたっては外せなかったり、
amazonで買ったスリーブは透けすぎ広がりすぎだったり、熱収縮チューブ太すぎとか
いろいろ課題がてんこもりなので今度のアレに生かしたいと思います。
マザーボード変えたらもっと綺麗になるかなーと思ったりもしたんですが
マザボの見た目以前の問題の気もするので次回またPCをいじりたくなるまでの課題ってことで。
